Spezifikation:

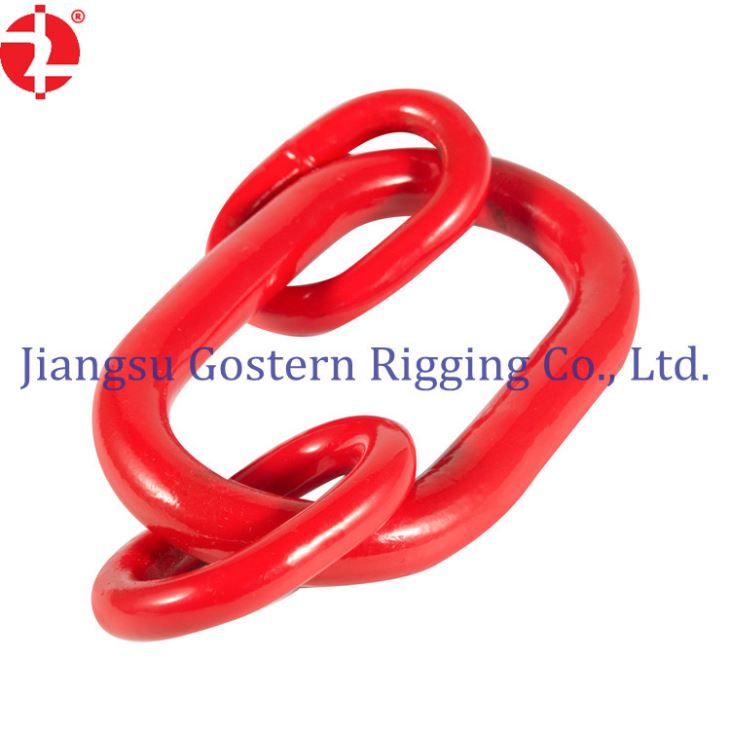

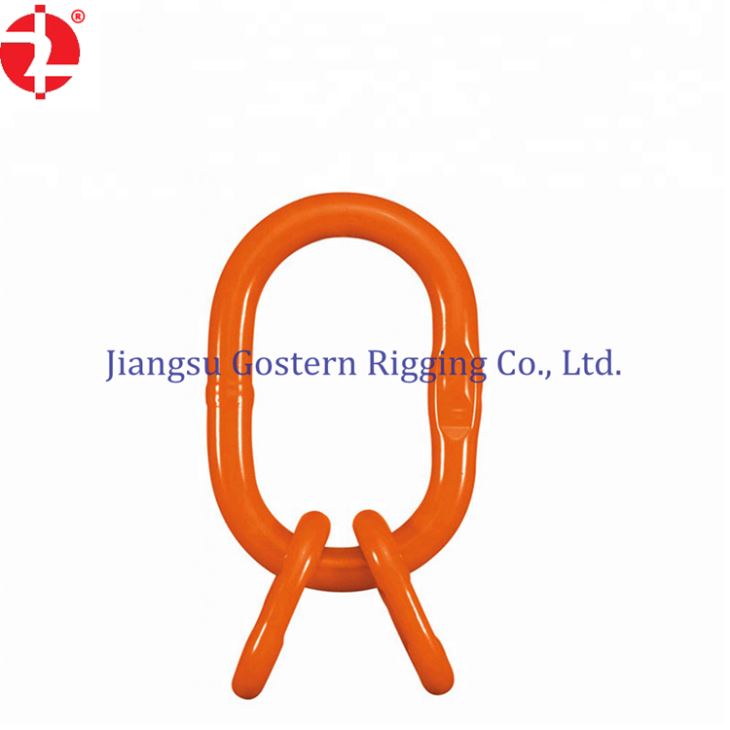

Master-Link-Montage
1. Material: Legierter Stahl
2.Prozess: Schmieden, Wärmebehandlung
3.Oberfläche: Pulverbeschichtet, feuerverzinkt, galvanisch verzinkt, farbig lackiert
4.Verwendung: Heben und Verbinden, Drahtseilbeschläge, Kettenbeschläge, Schiffsbeschläge
5.Sicherheitsverhältnis: 4 mal
Hauptlenkerbaugruppe (G63 European Combined Link)
Modell | WLL | WLL des Meisters | WLL der Mittelstufe | Masterlink | Zwischenverbindung | Gewicht | |||
t | t | t | d | W | L | D | A | kg | |
ZDH0.5 | 0.5 | 0.5 | 0.36 | 12 | 50 | 100 | 8 | 20 | 0.36 |
ZDH1 | 1 | 1 | 0.75 | 14 | 65 | 130 | 10 | 25 | 0.66 |
ZDH2 | 2 | 2 | 1.4 | 16 | 65 | 130 | 12 | 25 | 0.91 |
ZDH3 | 3 | 3 | 2.2 | 20 | 80 | 150 | 14 | 30 | 1.6 |
ZDH5 | 5 | 5 | 3.5 | 24 | 90 | 160 | 18 | 40 | 2.77 |
ZDH8 | 8 | 8 | 6.4 | 28 | 100 | 190 | 22 | 40 | 4.45 |
ZDH10 | 10 | 10 | 7 | 32 | 110 | 200 | 26 | 50 | 6.75 |
ZDH12 | 12 | 12 | 8.4 | 34 | 120 | 230 | 28 | 50 | 8.31 |
ZDH16 | 16 | 16 | 11.2 | 38 | 135 | 250 | 30 | 60 | 11.38 |
ZDH20 | 20 | 20 | 14 | 42 | 140 | 270 | 35 | 70 | 16.04 |
ZDH25 | 25 | 25 | 17.5 | 46 | 160 | 310 | 38 | 70 | 20.85 |
ZDH30 | 30 | 30 | 21 | 52 | 180 | 330 | 42 | 80 | 28.94 |
ZDH40 | 40 | 40 | 28 | 56 | 180 | 330 | 45 | 80 | 33.92 |
ZDH50 | 50 | 50 | 35 | 62 | 210 | 410 | 50 | 100 | 50.41 |
ZDH63 | 63 | 63 | 44 | 68 | 210 | 410 | 55 | 100 | 61.87 |
ZDH80 | 80 | 80 | 56 | 76 | 240 | 410 | 65 | 130 | 92.82 |
ZDH100 | 100 | 100 | 70 | 84 | 240 | 460 | 70 | 130 | 117.1 |
ZDH120 | 120 | 120 | 85 | 90 | 254 | 508 | 75 | 140 | 145.5 |
Hauptlenkerbaugruppe (G80 European Combined Link)
Modell | WLL | Spezifikationen (mm) | Gewicht | ||||||
t | D | P | L | D1 | P1 | L1 | SxX | kg | |
ACH6 | 2.36 | 19 | 135 | 75 | 13 | 60 | 38 | 8X25 | 1.315 |
ACH7 | 3.15 | 19 | 135 | 75 | 13 | 60 | 38 | 8X25 | 1.315 |
ACH8 | 4.25 | 23 | 160 | 90 | 16 | 70 | 34 | 8X25 | 2.32 |
ACH10 | 6.7 | 27 | 180 | 100 | 18 | 85 | 40 | 11,5X35 | 3.52 |
ACH13 | 11.2 | 33 | 200 | 110 | 23 | 115 | 50 | 14X35 | 6.26 |
ACH16 | 17 | 36 | 260 | 140 | 27 | 140 | 65 | 18X46 | 9.56 |
ACH18 | 21.2 | 45 | 340 | 180 | 33 | 150 | 70 | -- | 18.92 |
ACH20 | 26.5 | 50 | 350 | 190 | 33 | 150 | 70 | -- | 22.65 |
ACH22 | 31.5 | 50 | 350 | 190 | 36 | 170 | 75 | -- | 25.19 |
ACH26 | 45 | 60 | 400 | 200 | 40 | 170 | 80 | -- | 36.01 |
ACH32 | 67 | 70 | 460 | 250 | 50 | 200 | 100 | -- | 64.4 |
Fabrik
Wir sind ein professioneller Hersteller aus Jiangsu, China.Unsere Hauptprodukte: verschiedene Arten von Stahldrahtseilen, Drahtseilschlingen, Nylonseilschlingen, spezielle Gurtschlingen, Sicherheitsnetze, Sicherheitsgurte, Hebeketten, Hebebalken, Hebeklemmen usw. Alle Parameter können angepasst werden.
